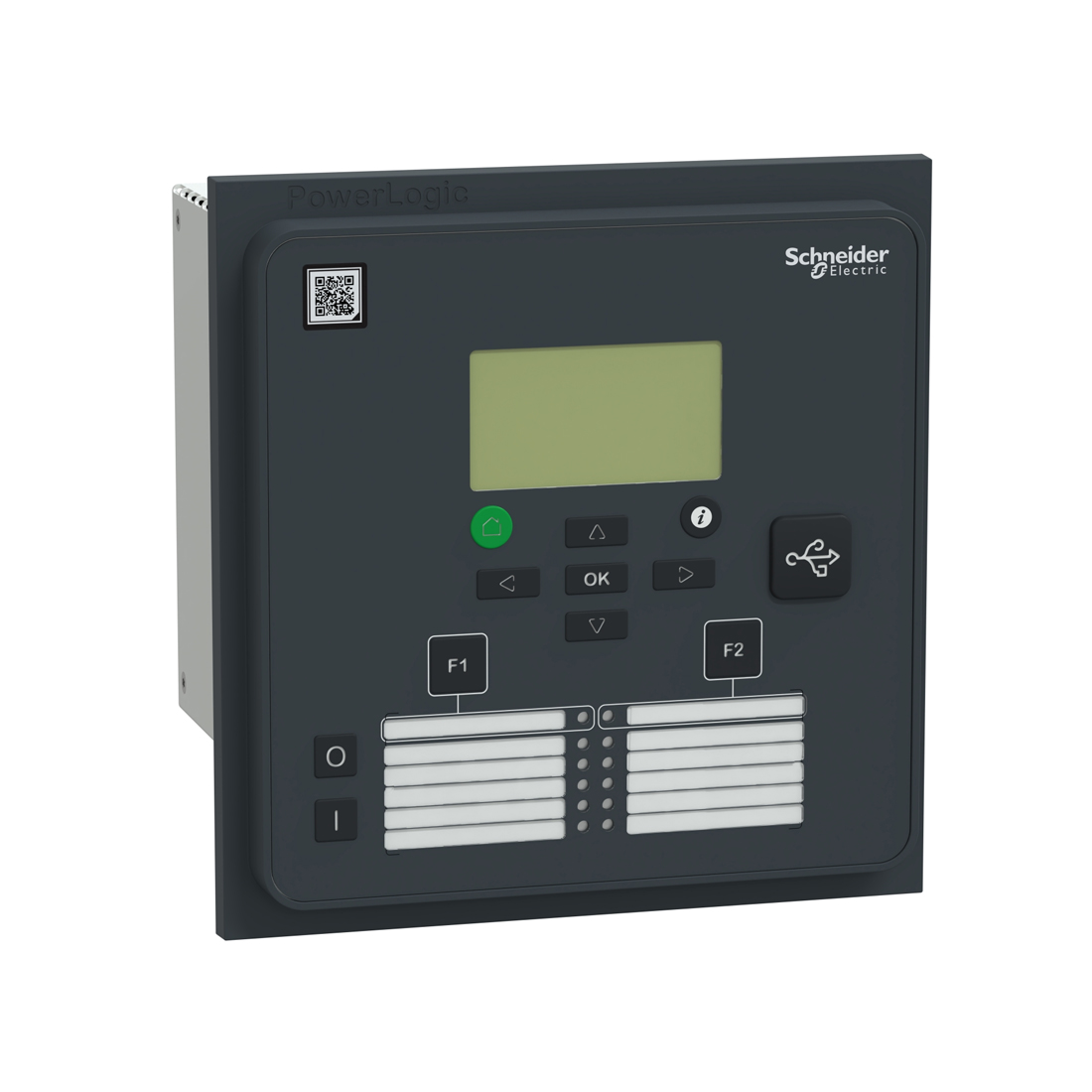

Терминал PowerLogic SE REL15023 P1F1E113N92N1NN11E

Терминал PowerLogic SE REL15023 P1F1E113N92N1NN11E

Серия реле защиты среднего напряжения Schneider Electric Easergy P1 Feeder предлагает широкий набор защитных функций для зданий. Реле оптимально подходит для базового распределения в коммерческих и промышленных зданиях, на объектах коммунальной инфраструктуры, а также в качестве резервной защиты низкого напряжения.

Реле обеспечивает защиты от сверхтока, перегрузки, обрыва проводника, замыкания на землю и отказа выключателя в соответствии со стандартами ANSI. Также предусмотрены функции автоматического повторного включения, включения на короткое замыкание, защиты от пусковых токов и блокировки (lockout), а также другие дополнительные функции.

Простота, надёжность, безопасность и удобство эксплуатации достигаются благодаря встроенному пользовательскому интерфейсу с дисплеем. Реле может питаться от сети 90–240 В AC или 90–250 В DC. Измерение номинального тока замыкания на землю осуществляется с помощью трёх трансформаторов тока в диапазоне 0,05–12 In, с применением одного дополнительного трансформатора напряжения.

Устройство оснащено 8 дискретными входами, 6 дискретными выходами, коммуникационным портом RS485, а также USB-портом на лицевой панели. Габаритные размеры реле составляют 116,5 × 116,5 × 108 мм (высота × ширина × глубина).

Реле сертифицировано по стандартам EN 60255-26 (электромагнитная совместимость) и EN 60255-27 (требования безопасности). Возможна установка реле заподлицо в корпусе шкафа.

Совместимые аксессуары: адаптер для настенного монтажа REL15039, передняя крышка REL15040, монтажные пружинные клипсы REL15041 или винтовые зажимы REL15042. Настройка устройства выполняется с помощью программного обеспечения eSetup Easergy Pro.

Основные характеристики

• Серия: Easergy
• Тип изделия: Реле защиты
• Назначение: Фидерная защита
• Тип установки: Встраиваемый (flush-mounted)
• Монтаж: В панель с крепёжным комплектом

Питание:

90…240 В AC

90…250 В DC

Измерительные входы:

3 трансформатора тока (CT)

Диапазон тока замыкания на землю: 0,05…12 In

1 трансформатор напряжения (VT)

• Дискретные входы: 8 DI
• Дискретные выходы: 6 DO

Функции защиты:

Breaker failure 50BF — Защита от отказа выключателя

Phase overcurrent 50/51 — Максимальная токовая защита фаз (МТЗ)

Earth fault overcurrent 50N/51N — Максимальная токовая защита замыкания на землю

Lockout relay 86 — Блокировка (защита с фиксацией отключения)

Thermal overload protection 49 — Тепловая защита от перегрузки

Cold load pick-up — Функция включения на холодную нагрузку

Switch ON to fault (SOTF) — Включение на короткое замыкание

Inrush detection — Защита от броска тока намагничивания

Negative sequence overcurrent 46 — Токовая защита по отрицательной последовательности

Broken conductor 46BC — Защита от обрыва фазы (обрыва проводника)

Recloser 79 — Автоматическое повторное включение (АПВ)

Directional earth fault 67N — Направленная защита замыкания на землю

Интерфейсы связи:

RS485

USB (лицевая панель)

Протоколы связи:

Modbus RTU

IEC 60870-5-103

Индикация:

Графический дисплей

Светодиодная индикация состояния и аварий

• Степень защиты: IP54 (при установке в шкаф)
• Рабочая температура: -25…+60 °C

Соответствие стандартам:

EN 60255-26

EN 60255-27
