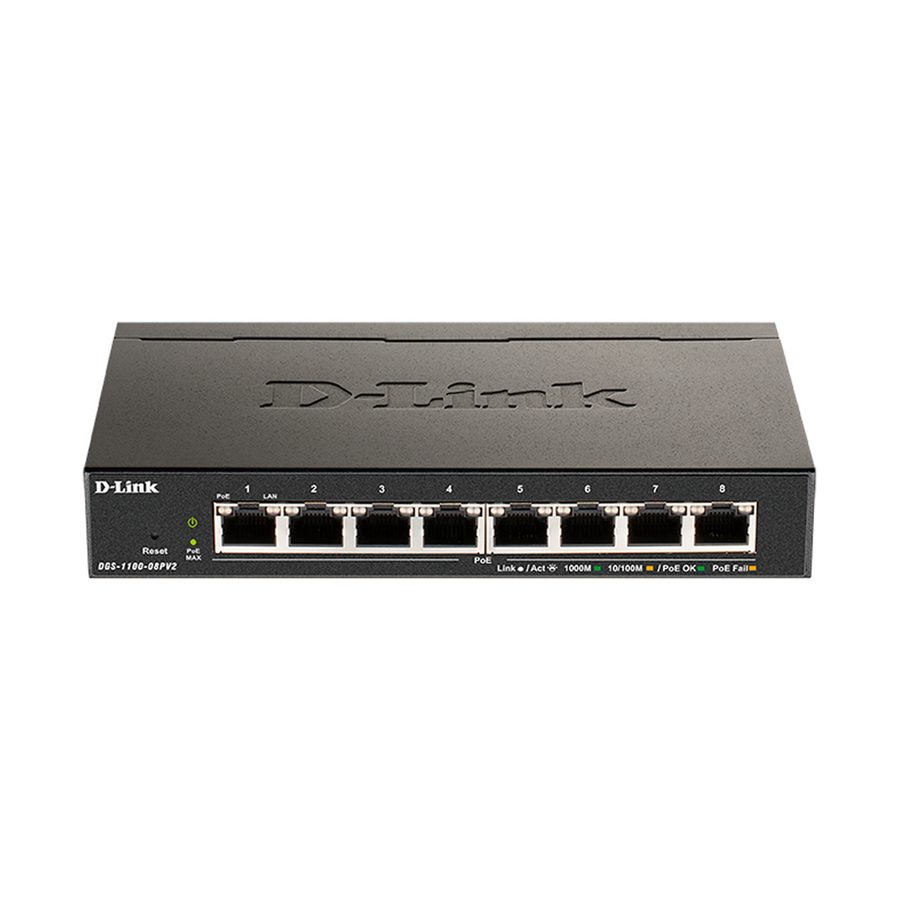

Коммутатор D-Link DGS-1100-08PV2/A4A

Коммутатор, D-Link, DGS-1100-08PV2/A4A, Управляемый L2 PoE-коммутатор, 8х1000Base-T PoE, PoE-бюджет 64 Вт, Web-интерфейс, SNMP

Управляемый L2 коммутатор DGS-1100-08PV2/A4A , оснащенный 8 портами 10/100/1000Base-T с поддержкой PoE, предназначен для использования в сетях предприятий малого и среднего бизнеса. Функции управления, диагностики, поиска и устранения неисправностей, а также технология D-Link Green позволяют использовать DGS-1100-08PV2 для решения различных задач.

Экономия электроэнергии

Коммутатор DGS-1100-08PV2 поддерживает стандарт IEEE 802.3az Energy Efficient Ethernet (EEE), что обеспечивает экономию электроэнергии. Использование совместимых с EEE устройств позволяет предприятиям малого и среднего бизнеса экономить денежные средства благодаря сокращению эксплуатационных расходов, в том числе связанных с покупкой оборудования для охлаждения.

Простое управление

Управление и настройка коммутатора DGS-1100-08PV2 осуществляются с помощью Web-интерфейса, протокола SNMP v1/v2c, программной платформы для SNMP-управления D-View 8.

Surveillance VLAN и управление полосой пропускания

Коммутатор DGS-1100-08PV2 поддерживает технологию Surveillance VLAN для развертывания систем видеонаблюдения. Данный функционал выделяет видеотрафик в отдельную VLAN, внутри которой для него назначен наивысший приоритет обслуживания. Поддержка Surveillance VLAN обеспечивает качественную передачу и защиту видеотрафика и позволяет сократить расходы, связанные с приобретением дополнительного оборудования. Функция управления полосой пропускания позволяет сетевым администраторам резервировать полосу пропускания для приложений, которым необходим максимальный приоритет или высокая пропускная способность канала связи.

Расширенный набор функций

Коммутатор DGS-1100-08PV2 поддерживает расширенные функции безопасности, такие как Static MAC, защита от сетевого шторма и IGMP Snooping. Функция Static MAC фиксирует конкретные MAC-адреса за определёнными портами, обеспечивая стабильную маршрутизацию и предотвращая нежелательные изменения таблицы. Функция защиты от сетевого шторма необходима для ограничения до заданного порога широковещательного, многоадресного или неизвестного одноадресного трафика. Коммутатор блокирует или отбрасывает пакеты, попадающие под действие данного ограничения, так как большое количество такого трафика может привести к перегрузке сети. Функция IGMP Snooping позволяет сократить количество многоадресного трафика и увеличить производительность сети.

Простой поиск и устранение неисправностей

Коммутатор DGS-1100-08PV2 поддерживает функцию диагностики кабеля и функцию Loopback Detection. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения состояния витой пары, а также типа неисправности кабеля.

Power over Ethernet

Все 8 портов данного коммутатора поддерживают технологию Power over Ethernet. Порты PoE подают питание мощностью до 30 Вт при общем бюджете коммутатора 64 Вт, что позволяет пользователям подключать к DGS-1100-08PV2 устройства, совместимые со стандартами 802.3at и 802.3af. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля. Кроме того, DGS-1100-08PV2 поддерживает технологию Perpetual PoE*, которая сохраняет подачу питания в линию при программной перезагрузке («warm reboot»).

Начиная с версии ПО 1.00.B007

Характеристики:

Аппаратное обеспечение

Процессор

• 62,5 МГц

Оперативная память

• 48 КБ

Flash-память

• 2 МБ

Интерфейсы

• 8 портов 10/100/1000Base-T с поддержкой PoE

Индикаторы

• Power
• Link/Activity/Speed (на порт)
• PoE OK/PoE Fail (на порт PoE)
• PoE Max

Кнопки

• Reset

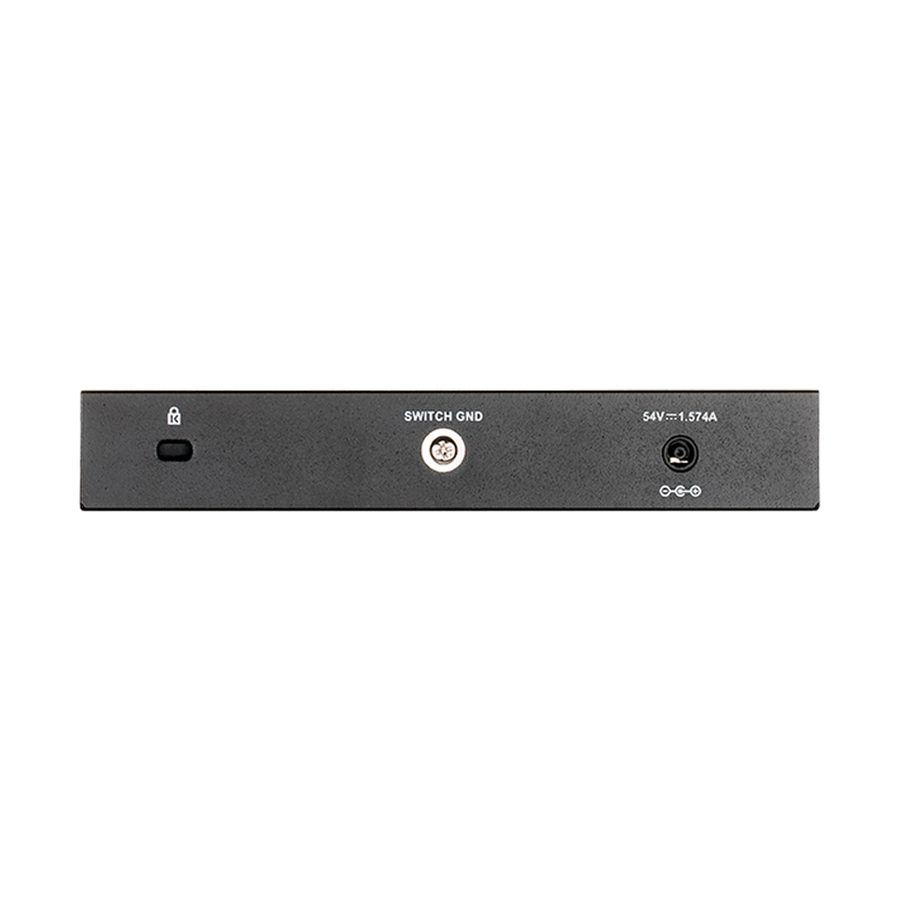

Разъем питания

• Разъем для подключения адаптера питания

Функциональные возможности

Стандарты и функции

• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 100Base-T
• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3az Energy Efficient Ethernet
• Управление потоком IEEE 802.3x
• Автоматическое согласование скорости и режима дуплекса
• Автоматическое определение MDI/MDIX на всех портах

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 16 Гбит/с

Метод коммутации

• Store-and-forward

Макс. скорость перенаправления 64-байтных пакетов

• 11,9 Mpps

Размер таблицы МАС -адресов

• 4K записей

Буфер пакетов

• 192 КБ

Jumbo-фрейм

• 9 216 байт

Программное обеспечение

Функции уровня 2

• Управление потоком

802.3x

Предотвращение блокировок HOL

• Link Aggregation

2 группы на устройство/8 портов на группу

• Spanning Tree Protocol

802.1D STP

802.1w RSTP

• Loopback Detection
• Зеркалирование портов

One-to-One

Many-to-One

Поддержка зеркалирования для входящего/исходящего трафика

• Статическое агрегирование

2 группы, макс. 4 порта на группу

• Диагностика кабеля

Многоадресная рассылка уровня 2

• IGMP snooping

IGMP v1/v2

IGMP v3 awareness3

Поддержка до 128 групп

Поддержка 32 статических многоадресных групп

VLAN

• Группы VLAN

Макс. 32 статические VLAN-группы

Диапазон VID: 1-4094

• 802.1Q
• Surveillance VLAN
• VLAN на основе портов
• Static Voice VLAN
• Asymmetric VLAN

Качество обслуживания (QoS)

• 802.1p
• 4 очереди на порт
• Обработка очередей

Strict Priority

Weighted Round Robin (WRR)

CoS на основе:

Порта коммутатора

• Управление полосой пропускания

На основе порта (входящее/исходящее, с минимальным шагом 8 Кбит/с)

• DSCP

Безопасность

• Port Security
• Защита от широковещательного/многоадресного/одноадресного шторма
• Сегментация трафика

Управление

• Web-интерфейс (поддержка IPv4)
• SNMP

Поддержка v1/v2c

Поддержка доступа IPv4

• SNMP Traps
• BootP/DHCP-клиент
• D-Link Discover Protocol (DDP)

Технология Green

• Соответствие RoHS 6
• Соответствие IEEE 802.3az Energy Efficient Ethernet

Стандарты RFC

• RFC768 UDP
• RFC791 IP
• RFC792 ICMP
• RFC793 TCP
• RFC826 ARP
• RFC2236, 3376 IGMP Snooping
• RFC1213 MIBII
• RFC1215 MIB Traps Convention

PoE

Стандарт PoE

• IEEE 802.3af
• IEEE 802.3at
• Perpetual PoE (начиная с версии ПО 1.00.B007)

Порты с поддержкой PoE

• Порты 1-8

Бюджет мощности PoE

• 64 Вт (макс. 30 Вт на порт PoE)
