СКО Кабель оптоволоконный ОКБ-0,22-16П-7кН
Кабель оптоволоконный ОКБ-0,22-16П-7кН
Назначение:
Оптический кабель типа ОКБ…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, тунелях, коллектарах, при наличии особо высоких требований по механической прочности.

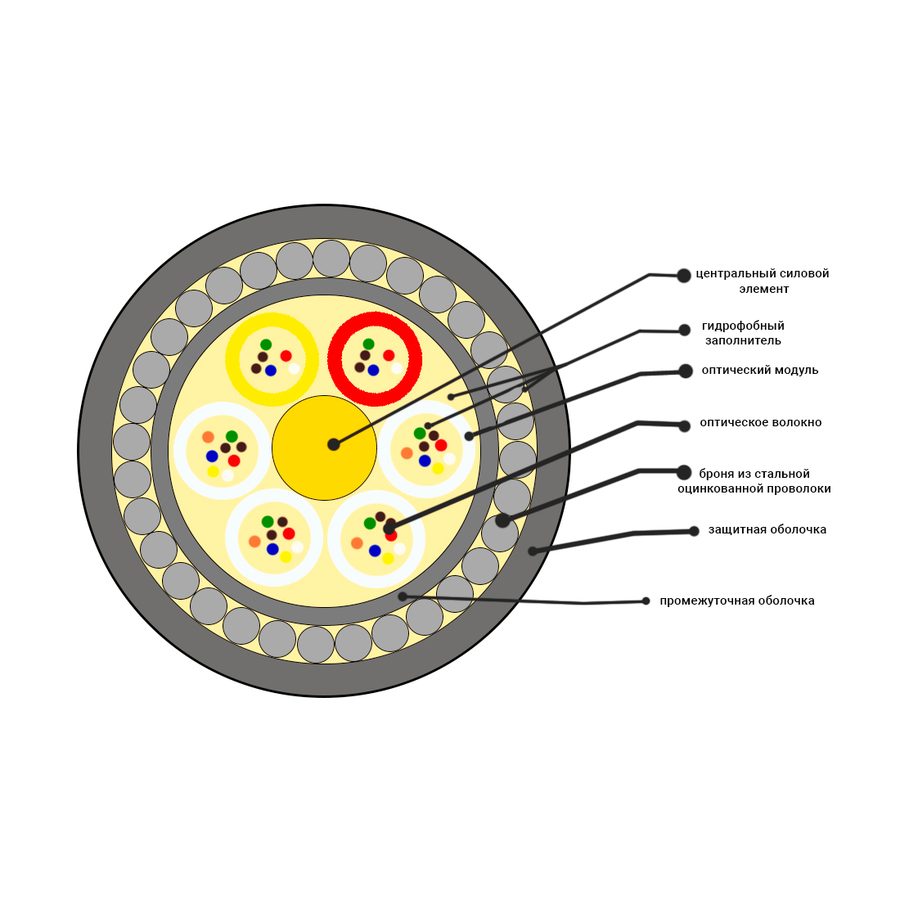

Описание конструкции:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена.Поверх оболочки накладывается броня из стальных оцинкованных проволок. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным заполнителем. Поверх проволочной брони накладывается защитная оболочка из полиэтилена высокой плотности.
По требованию заказчика возможны опции:
1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Возможное количество волокон в кабеле до 288.
5, Изготовление конструкции кабеля с броней из двойного повива проволок (конструкции от 30кН).
| Диаметр кабеля | 11,8 мм |
| Масса 1км кабеля, кг/км | 216 |
| Минимальный радиус изгиба кабеля | 20 x D кабеля |
| Рабочий диапазон температур | от -60 до +70 °С |
| Растягивающее усилие, кН | 7,0 кН |
| Диапазон температуры во время прокладки | от -30°C до +50°C |
| Диапазон температуры транспортировки и хранения | от -50°C до +50°C |
| Стойкость к ударной нагрузке | не менее 10 Дж |
| Максимально допустимое раздавливающее усилие | не менее 4 кН/100мм |
СКО Кабель оптоволоконный ОКБ-0,22-16П-7кН (арт. 25378) из категории «В грунт». Основные характеристики: диаметр кабеля — 11,8 мм; количество волокон — 16 волокон; масса 1км кабеля, кг/км — 216; минимальный радиус изгиба кабеля — 20 x D кабеля; рабочий диапазон температур — от -60 до +70 °С; растягивающее усилие, кн — 7,0 кН.
