Кабель оптоволоконный ИКБ-М4П-А48-8,0 кН

Назначение:

Оптический кабель типа ИКБ-М…, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяется для прокладки в грунтах, в том числе подверженных мерзлотным деформациям, в кабельной канализации, по мостам и эстакадам.

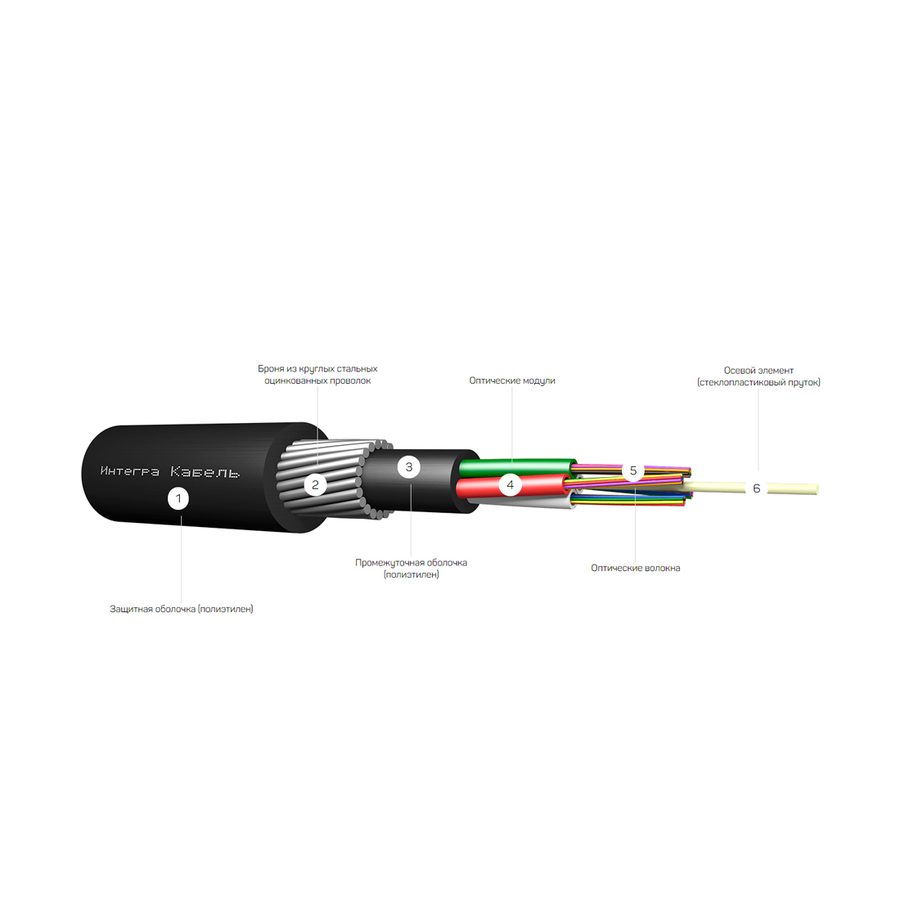

Описание конструкции:

Сердечник - центральная трубка.

Оболочка ОМ из термопластичного материала.

Гидроизоляция ОМ - внутримодульный заполнитель.

Бронепокров - повив стальных оцинкованных проволок.

Гидроизоляция бронепокрова - гидрофобный заполнитель.

Наружная полимерная оболочка.

Параметры кабеля:

Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.

Температурный диапазон монтажа - от минус 20 до +50 °С.

Температурный диапазон эксплуатации - от минус 40 до +50 °С.

Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.

Динамическое растягивающее усилие - 8 кН.

Статическое растягивающее усилие - 8 кН.

Раздавливающее усилие - 0,4 кН/см.

Удар - 10 Дж.

Протекание воды - Нет.

Вес 1 километра кабеля - 231 кг .

Строительная длина - 6 км .

Наружный диаметр/габариты - 6,6 мм.

Стандарт оптического волокна - G.652D.

Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

По требованию заказчика возможны опции:

1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.

2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).

3. Изменение стандартного цвета модулей и волокон.
