Коммутатор Ubiquiti ES-48-500W

Коммутатор, Ubiquiti, ES-48-500W, EdgeSwitch 48 500W, Управляемый L2+, 48 портов 10/100/1000 Mbps RJ45 PoE, 802.3af/at, бюджет 500W, 2 порта SFP, 2 порта SFP+, Стоечный

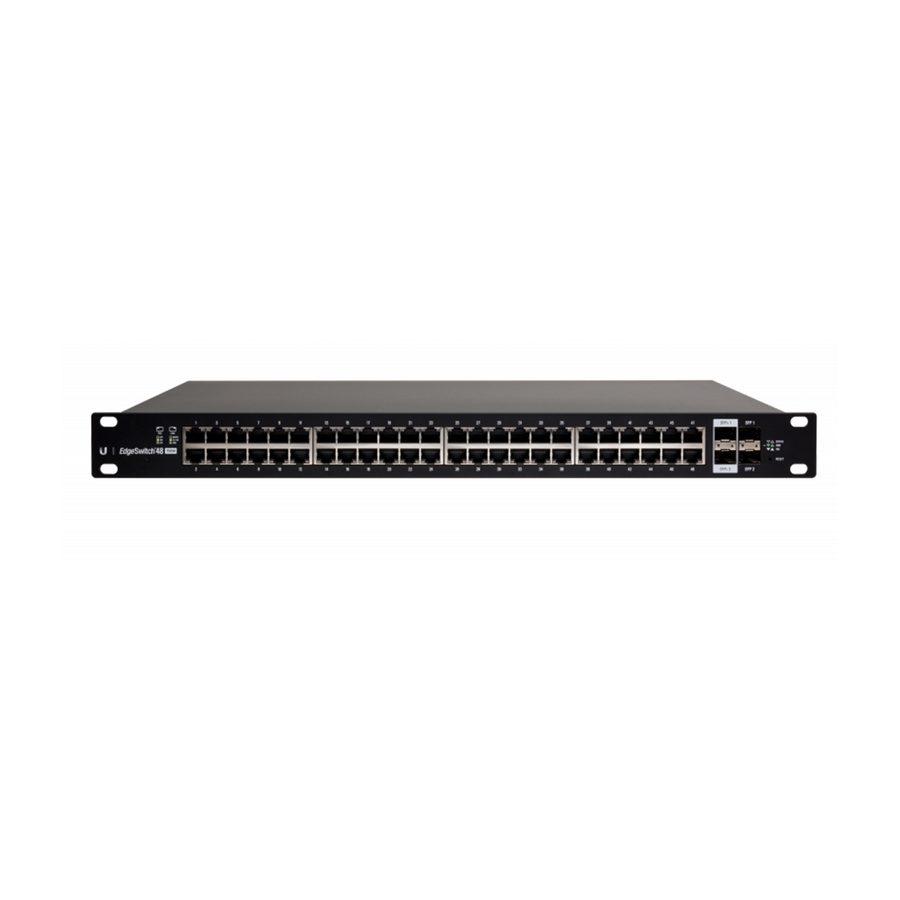

EdgeSwitch 48 PoE относится к линейке полноуправляемых коммутаторов EdgeMax для сетей с большим потенциалом расширения. Это старшая модель в серии. Она предлагает 48 портов Gigabit Ethernet, дополненных 2 слотами SFP для оптоволоконных трансиверов, работающих на гигабитной скорости, и ещё 2 слотами SFP+ для скоростей до 10 Гбит/с.

Коммутационные возможности EdgeSwitch 48 PoE:

• пропускная способность мгновенного неблокирующего режима — 70 Гбит/с;
• коммутационная ёмкость — 140 Гбит/с;
• скорость передачи кадров — 104,16 млн/с.

Кроме стандартной коммутации по Layer2 EdgeSwitch 48 PoE предлагает возможности маршрутизации по Layer3. Настройка осуществляется в удобном графическом интерфейсе EdgeSwitch Configuration Interface . Доступные функции Layer3:

• разные протоколы остовного дерева;
• VLAN, в том числе частные и голосовые;
• агрегация портов;
• отслеживание DHCP-пакетов и многоадресного IP-трафика для предотвращения широковещательной трансляции;
• удаленная идентификация с использованием TACACS+, RADIUS, 802.1X, фильтрации MAC-адресов, списков управления доступом;
• классификация качества обслуживания по DiffServ и CoS;
• статическая маршрутизация;
• сервер DHCP.

Для продвинутых пользователей есть управление из командной строки, которое доступно по SSH, Telnet или вне передаваемой сети с консольного порта RJ45/Serial на задней панели свитча.

Свитч позволяет соединять в неблокирующем режиме 48 устройств Ethernet локальной сети с магистральной линией или производительным сервером по оптоволоконной связи и одновременно подавать на них питание, снимая необходимость в дополнительной проводке и инжекторах PoE.

Параметры питания устройств по PoE:

• режим — PoE/PoE+ с автоопределением или 24-вольтовый пассивный режим PoE;
• максимальная мощность порта в режиме PoE+ — 34,2 Вт при напряжении 50—57 В;
• максимальная мощность порта в пассивном режиме PoE — 17 Вт при напряжении 20—27 В.

Полное потребление достигает 500 Вт, собственное потребление свитча без учета PoE — 64 Вт.

Уровень коммутатора:: Управляемый уровня 2

Порты Gigabit Ethernet :: 48 x 10/100/1000Mbps

Порты SFP:: 2 x 1000 Mbps

Порты SFP+:: 2 x 1000/10000Mbps

Пропускная способность:: 70 Gbps

Пакетная производительность:: 104.16 Mpps

Способ установки:: Стоечный

Операционная система:: EdgeOS

Поддержка PoE:: PoE Out

Вес:: 5.3 кг

Источник питания:: 100-240VAC/50-60 Hz, универсальный вход

Внешнее управление:: Ethernet In/Out Band

Порты с подачей питания:: Ethernet порты: 1-48

Размеры:

485.04 x 44.45 x 347.6 мм

монтаж в стойку, высота 1U

Системные функции:

• Event and Error Logging Facility
• Run-Time and Configuration Download Capability
• PING Utility
• FTP/TFTP Transfers via IPv4/IPv6
• Malicious Code Detection
• BootP and DHCP
• RFC 2021: Remote Network Monitoring Management Information Base Version 2
• RFC 2030: Simple Network Time Protocol (SNTP)
• RFC 2131: DHCP Relay
• RFC 2819: Remote Network Monitoring Management Information Base
• RFC 2865: RADIUS Client
• RFC 2866: RADIUS Accounting
• RFC 2868: RADIUS Attributes for Tunnel Protocol Support
• RFC 2869: RADIUS Extensions
• RFC 3579: RADIUS Support for EAP
• RFC 3580: IEEE 802.1X RADIUS Usage Guidelines
• RFC 3164: BSD Syslog Protocol

Температура работы:: -5 ... +40

Основные свойства коммутации:

• ANSI/TIA-1057: LLDP-Media Endpoint Discovery (MED)
• IEEE 802.1AB: Link Layer Discovery Protocol (LLDP)
• IEEE 802.1D: Spanning Tree Compatibility
• IEEE 802.1S: Multiple Spanning Tree Compatibility
• IEEE 802.1W: Rapid Spanning Tree Compatibility
• IEEE 802.1Q: Virtual LANs with Port-Based VLANs
• IEEE 802.1p: Ethernet Priority with User Provisioning and Mapping
• IEEE 802.1X: Port-Based Authentication with Guest VLAN Support
• IEEE 802.3: 10BASE-T
• IEEE 802.3u: 100BASE-T
• IEEE 802.3ab: 1000BASE-T
• IEEE 802.1ak: Virtual Bridged Local Area Networks - Amendment 07: Multiple Registration Protocol
• IEEE 802.3ac: VLAN Tagging
• IEEE 802.3ad: Link Aggregation
• IEEE 802.3x: Flow Control
• IEEE 802.1D-2004: Generic Attribute Registration Protocol: Clause 12 (GARP)
• IEEE 802.1D-2004: Dynamic L2 multicast registration: Clause 10 (GMRP)
• IEEE 802.1Q-2003: Dynamic VLAN registration: Clause 11.2 (GVRP)
• RFC 4541: Considerations for Internet Group Management Protocol (IGMP) Snooping Switches
• RFC 5171: Unidirectional Link Detection (UDLD) Protocol

Потребляемая мощность:: 500W

ESD/EMP защита:

По воздуху: ±24 kV,

При контакте: ±24 kV

Power Over Ethernet (PoE):

POE+ IEEE 802.3af/at (Pins 1, 2+; 3, 6-)

24VDC Passive PoE (Pins 4, 5+; 7, 8-)

Макс. мощность PoE+ на порт: 34.2W

Диапазон напряжения в режиме 802.3at: 50–57V

Макс. мощность Passive PoE на порт: 17W

Диапазон напряжения в режиме 24V Passive PoE: 20-27V

QoS (качество обслуживания):

• Access Control Lists (ACLs), Permit/Deny Actions for Inbound IP and Layer 2 Traffic Classification Based on:
• Time-Based ACL
• Source/Destination IP Address
• TCP/UDP Source/Destination Port
• IP Protocol Type
• Type of Service (ToS) or Differentiated Services (DSCP) Field
• Source/Destination MAC Address
• EtherType
• IEEE 802.1p User Priority
• VLAN ID
• RFC 1858: Security Considerations for IP Fragment Filtering
• Optional ACL Rule Attributes
• Assign Flow to a Specific Class of Service (CoS) Queue
• Redirect Matching Traffic Flows
• Differentiated Services (DiffServ)
• Classify Traffic Based on Same Criteria as ACLs
• Mark the IP DSCP or Precedence Header Fields, Optional
• Police the Flow to a Specific Rate with Two-Color Aware Support
• RFC 2474: Definition of the Differentiated Services Field (DS field) in the IPv4 and IPv6 Headers
• RFC 2475: An Architecture for Differentiated Services
• RFC 2597: Assured Forwarding Per-Hop Behavior (PHB) Group
• RFC 3246: An Expedited Forwarding PHB
• RFC 3260: New Terminology and Clarifications for DiffServ
• Class of Service (CoS) Queue Mapping Configuration
• AutoVoIP: Automatic CoS Settings for VoIP
• IP DSCP-to-Queue Mapping
• Configurable Interface Trust Mode (IEEE 802.1p, DSCP, or Untrusted)
• Interface Egress Shaping Rate
• Strict Priority versus Weighted Scheduling per Queue

Блок питания:: AC/DC, внутренний, 500W DC

Влажность при работе:: От 5 до 95% без конденсации

Светодиодные индикаторы:

На портах RJ45: PoE, Speed/Link/Activity

На SFP портах: Speed/Link/Activity
