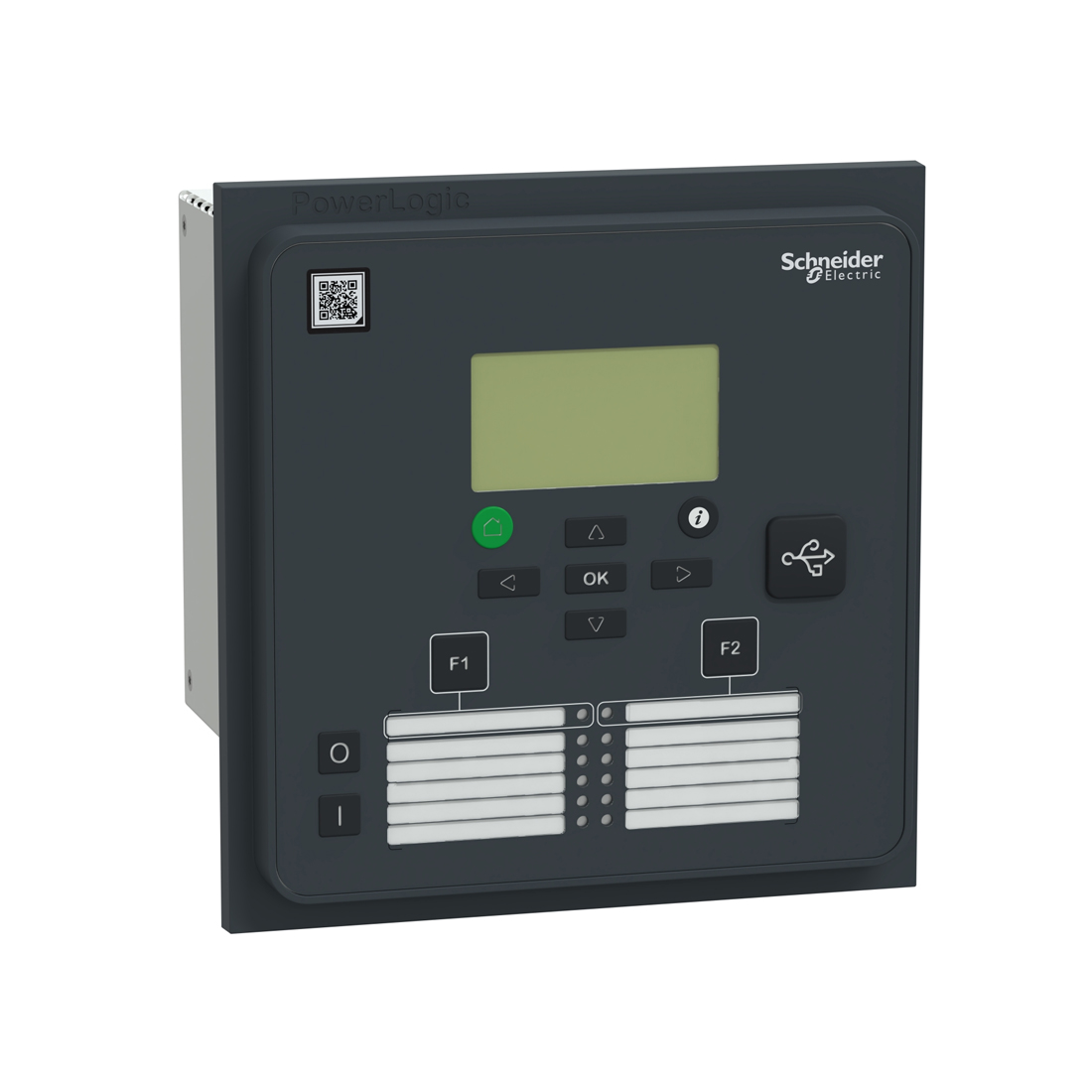

Терминал PowerLogic SE REL52045 P3U20-6AAA3ACAA

Терминал PowerLogic SE REL52045 P3U20-6AAA3ACAA

Идеально подходит для зданий и промышленности, коммунальных предприятий и крупных промышленных процессов. Реле обеспечивает защиту от перегрузки по току, перегрузки, обрыва проводника, замыкания на землю и отказа выключателя в соответствии с ANSI. Он также оснащен устройством автоматического повторного включения, устройством включения при появлении отказа, системой защиты от бросков напряжения и системой блокировки. Простота, надежность, безопасность и удобство в использовании благодаря дисплею пользовательского интерфейса. Питание реле защиты может подаваться от сети 48 В перем. тока / пост. тока на сеть 230 В перем. тока / пост. тока. Он включает 10 цифровых входов, 2 порта связи RJ45 и 1 USB на передней панели устройства. Механические размеры составляют 169,5 мм в высоту, 170 мм в ширину и 205 мм в глубину. Реле сертифицированы по стандарту EN 60255-26 для электромагнитной совместимости.

Основные характеристики

Серия:

PowerLogic P3

Тип продукта:

Устройство релейной защиты, измерения и управления

Область применения:

Универсальный

Тип конфигурирования (Кортек):

P3U30-6AAA3BCAA

Размер монтажной платы:

20TE

Источник питания:

48...230 В пер./пост. ток

Измерительные входы:

3 1/5 A ТТ для Фазный ток

1 1/5 A ТТ для остаточный ток

1 100 V/110 V VT для напряжение

Количество датчиков:

0 температура окружающей среды при хранении sensor(s)

0 дуга sensor(s)

Кол-во дискрет.входов (DI):

10

Number of analogue inputs:

0

Количество выходов (DO):

1 реле самодиагностики

5

Количество аналоговых выходов:

0

Порты связи:

Спереди USB порт с 1 разъем

Сзади RJ45 с 2 разъем

Протоколы связи:

IEC 61850 изд. 1

IEC 61850 изд. 2

IEC 60870-5-101

DNP3 TCP

Modbus TCP

Ethernet/IP

Кибербезопасность:

Защита паролем

Защищенный порт

Функции защиты:

Мин. токовая в фазах 37

МТЗ обратной последовательности 46

Небаланс токов, обрыв проводника 46 I2/I1

Превышение продолжительности пуска, заклинивание рот 48/51LR

Защита от тепловой перегрузки 49

МТЗ в фазах 50/51

МТЗ нулевой последовательности 50N/51N

Защита от отказов выключателя (УРОВ) 50BF

Ускорение при включении на КЗ (SOTF)

Защита конденсаторной установки от току небаланса 51C

Защита конденсаторной установки от перенапряжения 59C

Смещение напряжения нейтрали 59N

Запрет повторного пуска электродвигателя 66

Направленная МТЗ от замыкания на землю 67N

Перемежающееся кз на землю 67NI

Контроль цепей ТТ 60

Контроль цепей ТН 60

Блокировки по 2-й гармонике 68H2

Блокировки по 5-й гармонике 68H5

АПВ 79

Подхват/удержание 86

Включение на холодную нагрузку (CLPU)

Программируемые ступени 99

Программируемые кривые

Защита от дуговых замыканий: Нет

Функции измерения:

Ток 3-фазный

Ток нулевая последовательность

Ток прямая последовательность

Ток обратная последовательность

Ток отношение обратной и прямой последовательностей

Напряжение фаза - замля

Напряжение Линейное напряжение

Напряжение нулевая последовательность

Напряжение прямая последовательность

Напряжение обратная последовательность

Напряжение отношение обратной и прямой последовательностей

Реактивное сопротивление короткого замыкания

Fault location current

Реактивное сопротивление при замыкании на землю

Частота

Активная мощность

Среднеквадратическое значение активной мощности

Реактивная мощность

Среднеквадратическое значение реактивной мощности

Полная мощность

Среднеквадратическое значение полной мощности

Активная энергия

Реактивная энергия

Cos φ

Tan φ

Угол

Коэффициент мощности

Напряжение phasor diagram view

Ток phasor diagram view

Ток гармоники 2-я, 15-я

Напряжение гармоники 2-я, 15-я

Перерыв питания

Мониторинг состояния выключателя

Функции управления:

Управление и мониторинг распред. устройства

Программируемые блокировки распределительного устро

Местное управление однолинейная мнемосхема на дисплее реле

Местное управление кнопки управления выключателем

Местное/дистанционное управление

2 свободноназначаемые функциональные кнопки

Приложение на телефон/планшет with Easergy SmartApp

Web-сервер

Programmable logic

Функции контроля:

Контроль цепи отключения 74

Мониторинг состояния выключателя

Самодиагностика устройства

Соединения – клеммы:

Под винт съемный (дискретный вход/выход)

Кольцевые наконечники съемный (Трансформатор тока)

Пин съемный (трансформатор напряжения)

Дополнительные характеристики:

Порог срабатывания: 220…230 В пер./пост. тока

Название программного обеспечения: Мобильное приложение EcoStruxure Power Device, ESetup Easergy Pro, Web-сервер

Тип дисплея: LCD 128 x 64 пикселей with однолинейная схема

Количество ключей: 2 настраиваемый

Местная индикация: 4 светодиода, 8 светодиодов программир.

Стандарты: IEC

Габариты:

Высота: 169,5 мм

Ширина: 170 мм

Глубина: 205 мм

Вес нетто: 2,5 кг максимум

Паспорт, сертификаты, документы и материалы доступны с официального сайта производителя
